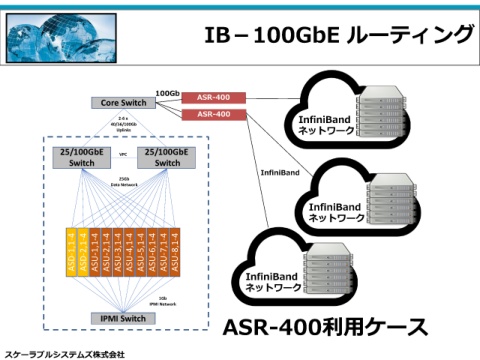

IB-100GbE ルーティング











                                                100Gb       ASR-400
                               Core Switch
                                                            ASR-400
                                     2-6 x                                                 InfiniBand
                                  40/56/100Gb
                                    Uplinks                                                ネットワーク


                   25/100GbE         VPC    25/100GbE
                      Switch                    Switch
                                                                               InfiniBand
                                     25Gb
                                  Data Network


                                                                                              InfiniBand
                                                                                              ネットワーク


                       ASD-1,1-4  ASD-2,1-4  ASU-1,1-4  ASU-2,1-4  ASU-3,1-4  ASU-4,1-4  ASU-5,1-4  ASU-6,1-4  ASU-7,1-4  ASU-8,1-4





                                                                           InfiniBand
                                                                           ネットワーク

                                                 1Gb
                                              IPMI Network
                                                                    ASR-400利用ケース
                               IPMI Switch
