Page 49 - Panasas ActiveStor 製品概要
P. 49

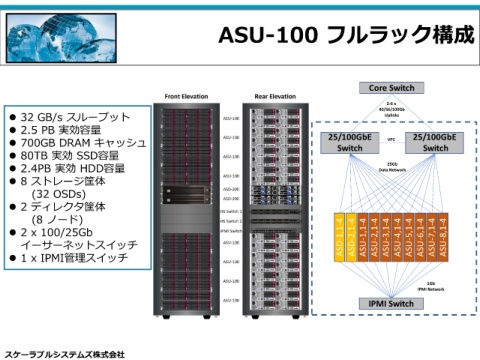

ASU-100 フルラック構成










                                                                                                                Core Switch

                                                                                                                     2-6 x
                                                                                                                   40/56/100Gb
    ⚫ 32 GB/s スループット                                                                                                Uplinks
    ⚫ 2.5 PB 実効容量
    ⚫ 700GB DRAM キャッシュ                                                                              25/100GbE        VPC     25/100GbE

    ⚫ 80TB 実効 SSD容量                                                                                   Switch                    Switch
    ⚫ 2.4PB 実効 HDD容量                                                                                               Data Network
                                                                                                                     25Gb
    ⚫ 8 ストレージ筐体
          (32 OSDs)
    ⚫ 2 ディレクタ筐体

          (8 ノード)
    ⚫ 2 x 100/25Gb

       イーサーネットスイッチ                                                                                      ASD-1,1-4  ASD-2,1-4  ASU-1,1-4  ASU-2,1-4  ASU-3,1-4  ASU-4,1-4  ASU-5,1-4  ASU-6,1-4  ASU-7,1-4  ASU-8,1-4
    ⚫ 1 x IPMI管理スイッチ




                                                                                                                                 1Gb
                                                                                                                              IPMI Network
                                                                                                                IPMI Switch








  スケーラブルシステムズ株式会社
